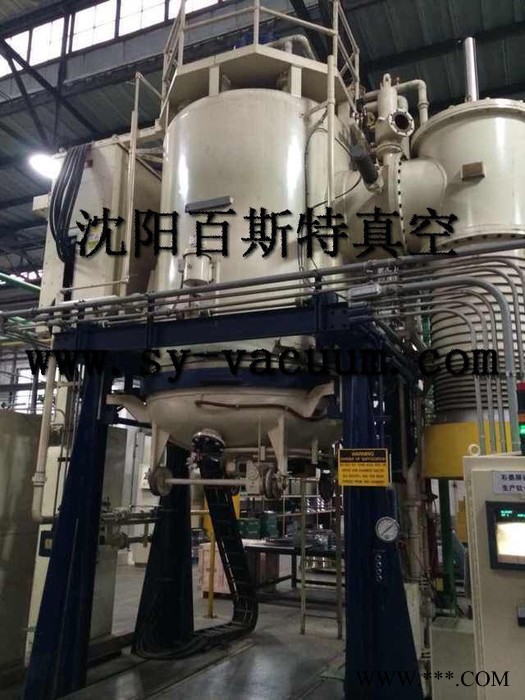

別名	VGQ系列單室臥式高壓氣淬真空爐 真空熱處理 工業真空爐
工作室尺寸	500-500-500
工作溫度	500-1300
類型	真空爐
適用范圍	VGQ系列單室臥式高壓氣淬真空爐 真空熱處理 工業真空爐
外形尺寸	800*800*800
裝載量	500
爐膛最高溫度	1350
品牌	沈陽**
型號	VGQ系列單室臥式高壓氣淬真空爐 真空熱處理 工業真空爐
加工定制	是

一、設備概述
　 VGQ系列高壓氣淬真空爐主要適用于處理高速工具鋼、模具鋼、馬氏體不銹鋼等金屬材料的真空淬火、退火、回火、固溶處理，也可用于粉末冶金制品、磁性材料的燒結和真空釬焊等。
二、設備組成
　 該設備由真空爐殼體、真空系統、氣動系統、水冷系統、風冷系統、爐外料車、控制系統等組成。
三、產品參數及規格
　 不同規格的產品參數如下表所示，不在此參數范圍內的真空爐，可由根據用戶要求進行定制。

產品參數	VGQ-960	VGQ-960	VGQ-1280
有效工作區域	400*600	600*900	800*1200
**大裝爐量	200KG	500KG	800KG
工作真空度	5×10-3 Pa	5×10-3 Pa	5×10-3 Pa
極限真空度	8×10-4 Pa	8×10-4 Pa	8×10-4 Pa
壓升率	0.65 Pa/h	0.65 Pa/h	0.65 Pa/h
加熱功率	80KW	200 KW	350KW
**高溫度	1350℃	1350℃	1350℃
爐溫均勻性	≤±5℃	≤±5℃	≤±5℃
控溫精度	≤±1.0℃	≤±1.0℃	≤±1.0℃
冷卻速度	1200℃到200℃（空爐）≤8分鐘	1200℃到200℃（空爐）≤10分鐘	1200℃到200℃（空爐）≤15分鐘
氣冷壓強	6bar、10bar	6bar、10bar	6bar、10bar
冷卻介質	氬氣	氬氣	氬氣
風機功率	250KW	280KW	280KW
爐壁表面溫度	＜室溫+25℃	＜室溫+25℃	＜室溫+25℃

四、設備詳細描述
1、真空系統
　 使用德國萊寶進口機械泵、羅茨泵、擴散泵和維持泵組成的真空機組。
　 真空計采用萊寶配套數顯真空計；
　 真空管路的擋板閥、柔性連接件等都采用國外進口配件，以保證真空系統的穩定。
　 如果出于成本的考慮，可以將真空系統部分配件替換成國產設備。
2、氣動系統
　 由氣動三聯件（除水器、壓力表、油霧器）、電磁換向閥及管道等組成。可對氣動執行元件（如氣缸、充氣閥、真空閥門等）提供潔凈的壓縮空氣。
3、水冷系統
　 水冷系統用于爐門、爐殼、熱交換器、電機罩、水冷電極、真空機組等部位的冷卻。水冷系統安裝有壓力傳感器，可在系統水壓不足時提供報警和連鎖保護。熱交換器、擴散泵冷阱有單獨進出水。可根據實際情況配置循環水制冷設備以保證水冷效果。
4、風冷系統
　 風冷系統由儲氣罐、充氣系統和分壓系統構成。儲氣罐通過與爐體預留的法蘭接口向真空爐內供氣，當進行快速冷卻時，先充氣至0.8-0.9bar時啟動氣冷風機，再充氣至指定壓力。
5、控制系統
　 控制系統由工控機、觸摸屏、溫控儀、PLC、真空計、無紙打印機及相關顯示儀表構成。
　 計算機控制系統可以實現如下功能：

友好的人機界面；用戶級別的分類，每個等級的用戶只能做權限范圍內的操作；通過計算機系統，操作者可以清楚的觀察到當前整個設備的工作狀態，如溫度、壓力、真空度、泵狀態、閥狀態、執行熱處理工藝的狀態。工藝參數可由用戶自己編輯。熱處理過程參數記錄存儲在計算機硬盤中，可以隨時查看、分析、打印；實時報警功能，當設備工作過程中，某一運行值超過了預定范圍，則對設備進行報警通知，并采取相關安全動作。手自動切換運行，設備自動運行時，全自動操控，節省人力，安全可靠。

　 溫度控制采用歐陸2704型工業PID溫度控制器，控制器精度0.1級，可存儲20組工藝曲線，每組20段**大程序400段。
　 可編程控制器PLC采用西門子S7-300，程序保證對設備的每一個部件進行**操控和異常保護，采用多重互鎖機制以杜絕誤操作對設備帶來的損傷。

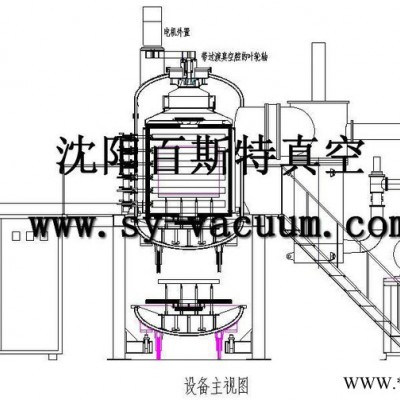

6、真空爐主體
　 真空爐爐體與爐門均為雙壁水冷結構，內壁為不銹鋼、外壁采用碳鋼制造。爐體與爐門之間為雙向密封結構，用鎖緊圈鎖緊，保證了真空爐在負壓和高壓氣冷時的密封。爐體上設有安全閥，爐內超壓時會及時開啟。
　 加熱室（爐膽）由隔熱層、加熱元件和料臺等組成。
　 隔熱層為三層鉬板和四層不銹鋼板組成的圓筒結構，每層之間有一定的間隔，固定在加熱室框架上。
　 加熱元件采用寬帶狀高溫鉬鑭合金帶，加熱帶壓有凹槽具有良好的高溫強度，用99陶瓷件絕緣；布置成圓筒型，加熱均勻、熱損失小；可單獨拆卸，損壞時更換方便。
五、設備定制
　 為了保證產品質量，我們的關鍵設備都采用國外進口，比如真空泵、溫控表、加熱帶材料、隔熱屏材料，如果貴公司對熱處理的要求不高，我們可以根據實際情況，對相關部件采用國產材料以降低成本。另外如果設備參數不能滿足您的需求，請將您需要的產品參數發給我們，我們會為您定制設備。
