※ 生產范圍：
    鋁扁線
    窄邊尺寸：a:1.00mm—8.00mm
    寬邊尺寸：b:3.00mm—25.00mm

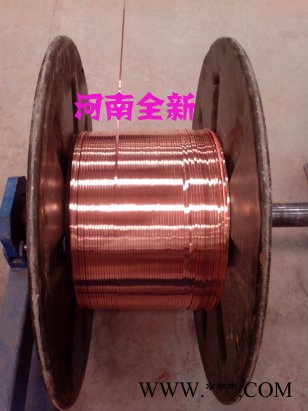

    銅扁線
    窄邊尺寸a:0.90mm—5.60mm
    寬邊尺寸b:2.00mm—16.00mm
    銅鋁圓線
    導體標稱直徑：φ1.7—φ8.0
    若選用規格超出以上范圍，請與我們聯系

電纜紙包圓線

單位：mm

導體標稱直徑

1.000≤d≤5.00

標稱絕緣厚度（mm）

0.30

0.45

0.80

1.20

1.80

4.25

允許偏差（mm）

±0.05

±0.05

±0.10

±0.12

±0.15

±0.30

  注：介于兩種規格之間的厚度，取大規格對應的偏差

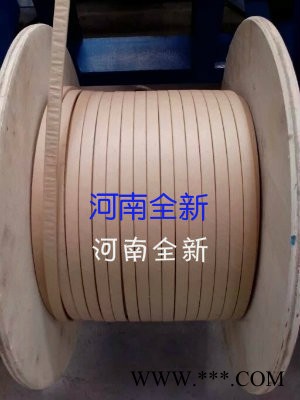

紙包扁線

標稱絕緣厚度δ(A-a)或(B-b)（mm）

偏差/%

大于

小于或等于

—

0.50

+0   -10

0.50

1.25

+0   -7.5

1.25

—

+0   -5

  注：若最大外形尺寸沒超過導體最大尺寸加上本規定的最大絕緣厚度，允許絕緣厚度超過規定值。

紙包圓線

單位：mm

電纜紙包扁線

單位：mm

絕緣厚度/mm

實驗方法

試棒直徑

絕緣厚度/mm

實驗方法

試棒直徑

0.30≤σ≤0.80

卷繞

100

0.30≤σ≤0.80

寬邊彎曲

150

1.20≤σ≤4.25

150

1.20≤σ≤4.25

200
