工作原理：

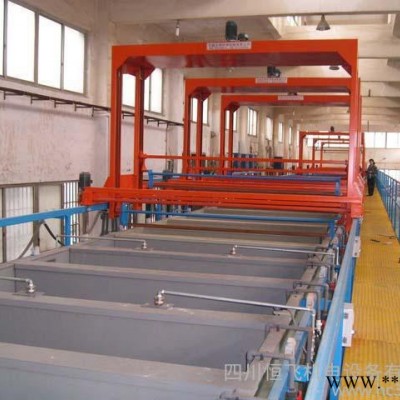

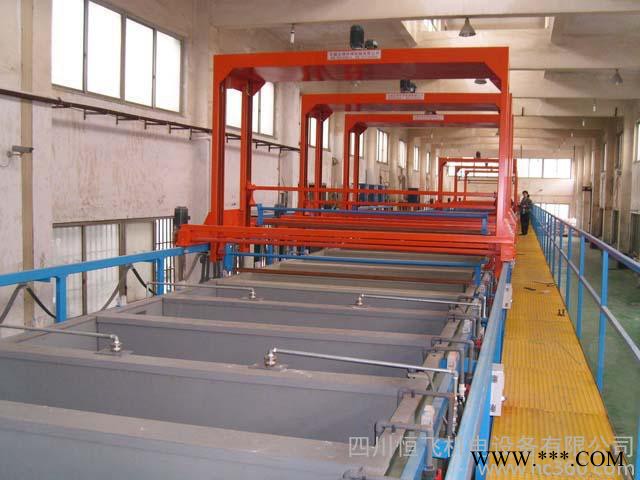

本生產線為步近式自動電泳涂裝生產線，采用懸臂式行車輸送工件，由純水洗、電泳、UF1，UF2，UF3，純水噴淋部分組成。

電泳：將工件浸入槽內作為陰極，通以直流電，電泳漆中的樹脂和顏料沉積在工件表面，形成不溶于水的涂層。

工藝流程：  上工件  ---→ 純水洗  ---→電泳  ---→  UF1 ---→ UF2 ---→  UF3 ---→純水噴淋 --→ 下工件

（一）槽體：

（1）純水洗槽、電泳槽、UF槽、純水噴淋槽

槽體采用δ12mmPP板制作，型鋼加強，外包δ4mmPP板防腐。

（二）電泳直流供電系統：

1.電泳電源（DC）： 300A/0～250V， 穩壓、穩流、軟啟動。

2.引線：主引線采用塑料電纜；

3.主電極：膜管電極，SUS316  20套

4.通電方式: 自動情況下，工件入槽后1秒通電、工件出槽前1秒斷電。

（三）冷卻系統：

用于電泳槽冷卻。由冷熱水槽、風冷式冷水機組、冷卻泵、盤管式換熱器、電泳熱交換泵等組成。

（四）電泳漆回收系統:

本生產線電泳工序配置一套超濾（UF）系統，用于電泳漆的回收，其主件UF膜組件由美國進口。UF液產出量為500L /H，附屬配置預濾、正反洗、UF液轉移、電導監測等系統。

（五）電極系統:

本生產線電泳槽采用管式陽極。在電泳槽兩側各安裝10組管式膜電極。管式膜電極長1200mm。附屬配置極液箱、極液循環系統，補水裝置、極液電導監測等。

（六）過濾裝置:

電泳循環工序設置不銹鋼袋式過濾器，濾袋精度為25μm；超濾加壓工序電泳濾袋精度為25μm 。UF1，UF2，UF3工序設置不銹鋼袋式過濾器，濾袋精度為25μm。

（七）導電掛梁

一次導電掛梁由不銹鋼矩形管和100X5紫銅板制作。全線共配掛具4套。二次掛具由恒飛機電設備廠方自制。

(八)電控柜

1．電泳電控柜                     1臺

2．電極系統電控柜               1臺

3．超濾電控柜                     1臺

4．整流柜                           1臺

5．純水機組電控柜               1臺

價格面議。

咨詢：18828072436、18384133135

全國服務熱線：400-6610-400
