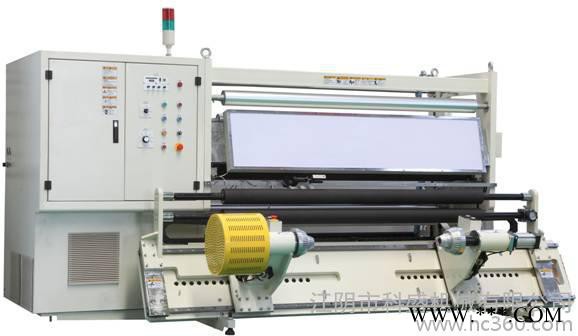

一. 主要技術參數

l 放卷最大直徑                   φ800mm

l 收卷最大直徑                   φ800mm

l 放卷寬度范圍                   400mm- 1300mm

l 放卷用紙管直徑                 3英寸、6英寸通用

l 收卷用紙管直徑                 3英寸、6英寸通用

l 收卷精度                       ±0.3mm

l 最高檢品速度                   350m/min

                             （頻檢速度根據頻檢幅面規格而定）

l 最佳頻檢長度范圍               5-27cm

l LPC糾偏精度                   <±0.3mm

l 張力設定范圍                   3～30kg

l 機器總功率                     ≈15kw

l 適用電壓                       AC 380v（三相五線制)

二. 主要部分的說明

1）放卷部

結構

l 無軸錐頂式放料機構,固定式放料架

l LPC橫向跟邊、跟線機構

l 自動張力控制

l ABB變頻電機

l 放料殘量報警

規格

l 料卷芯寬度                1350 mm

l 放卷直徑(最大)                 φ800 mm

l 放卷最大重量                  1000kg

l 放卷用紙管直徑                3英寸、6英寸通用

l 放卷殘量報警                  φ200 mm（可設定）

l ABB變頻電機                  5.5kw

l LPC橫向跟邊、跟線精度        ±0.3mm

特點

l 錐頂式放料機構,固定式放卷架

l 帶有LPC可保證分切時邊緣準確可靠

l 編碼器檢測張力，計算式檢測卷徑使得對料膜的張力控制更科學，更精確

l 殘量報警使操作者更省心

2）調偏輥及導向輥

結構

l 調偏結構為手動形式，采用絲桿及導軌機構

l 調偏輥一端固定，另一端前后調整

l 調偏輥，導向輥均采用進口軸承

規格

l 調偏輥直徑                   φ100 mm

l 調偏輥長度                   1400 mm

l 調偏范圍                     ±20 mm

l 導向輥直徑                   φ100 mm

l 導向輥長度                   1400 mm

特點

l 采用調偏輥機構以適應不同品質的料膜

l 輥子進行動平衡后，使得機器無振動源，運轉平穩

l 采用進口軸承使得輥子在高速轉動時平穩，降低整機噪聲

3）計長裝置

結構 　

l 滾輪式計長發信器

l 與牽引輥接觸轉動

l 可設定收卷長度，在收卷長度達設定要求時自動停車

特點

l 計長精度準確

l 到達設定收卷長度時報警，并自動二段式停車，方便操作。

4）牽引傳動裝置

結構

l 矢量交流變頻電機驅動

l 同步帶傳動

l 主動牽引輥采用橡膠輥結構

l 轉動體均采用進口軸承

規格

l 驅動輥直徑            φ120 mm

l 驅動輥長度            1400 mm

l 牽引電機功率          2.2 kw

特點

l 采用牽引裝置后,可阻斷放料張力與收卷張力,使之變化互不影響

l 輥子進行平衡后,機器無振動源,運轉平穩

l 采用進口軸承使得輥子在高速時轉動平穩,降低整機噪聲

l 采用同步帶使得傳動精確,運動平穩,同時,降低了整機噪聲

l 采用矢量變頻電機驅動,使得系統張力穩定,傳動精度高,                 運轉平穩可靠

5）收卷部

結構 　

l 無軸錐頂式收料機構,固定式收料架

l 錐度張力控制

l 氣動壓輥

l ABB變頻電機

規格

l 料卷芯寬度              1350 mm

l 收卷直徑(最大)                φ800 mm

l 收卷最大重量                1000kg

l 收卷用紙管直徑              3英寸、6英寸通用

l ABB變頻電機                5.5kw

特點

l 錐頂式收料機構,固定式收料架。

l 傳感器檢測張力，使得對料膜的張力控制更科學，更精確。

l 氣動壓輥裝置，壓力可調，可保證不同材料的收卷平整。
