雙超球墨鑄鐵

   球墨鑄鐵主要由鐵、碳和硅組成的合金的總稱。在這些合金中，含碳量超過在共晶溫度時能保留在奧氏體固溶體中的量。鑄鐵主要由鐵、碳和硅組成的合金的總稱。在這些合金中，含碳量超過在共晶溫度時能保留在奧氏體固溶體中的量。

  含碳量在2％以上的鐵碳合金。工業(yè)用鑄鐵一般含碳量為2％～4％。碳在鑄鐵中多以石墨形態(tài)存在，有時也以滲碳體形態(tài)存在。除碳外，鑄鐵中還含有1％～3％的硅，以及錳、磷、硫等元素。合金鑄鐵還含有鎳、鉻、鉬、鋁、銅、硼、釩等元素。碳、硅是影響鑄鐵顯微組織和性能的主要元素。

鑄鐵可分為：

①灰口鑄鐵。含碳量較高（2.7％～4.0％），碳主要以片狀石墨形態(tài)存在，斷口呈灰色，簡稱灰鐵。熔點低（1145～1250℃），凝固時收縮量小，抗壓強度和硬度接近碳素鋼，減震性好。用于制造機床床身、汽缸、箱體等結(jié)構(gòu)件。

②白口鑄鐵。碳、硅含量較低，碳主要以滲碳體形態(tài)存在，斷口呈銀白色。凝固時收縮大，易產(chǎn)生縮孔、裂紋。硬度高，脆性大，不能承受沖擊載荷。多用作可鍛鑄鐵的坯件和制作耐磨損的零部件。

③可鍛鑄鐵。由白口鑄鐵退火處理后獲得，石墨呈團絮狀分布，簡稱韌鐵。其組織性能均勻，耐磨損，有良好的塑性和韌性。用于制造形狀復雜、能承受強動載荷的零件。

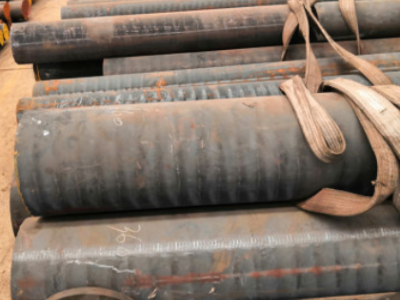

④球墨鑄鐵。將灰口鑄鐵鐵水經(jīng)球化處理后獲得，析出的石墨呈球狀，簡稱球鐵。比普通灰口鑄鐵有較高強度、較好韌性和塑性。用于制造內(nèi)燃機、汽車零部件及農(nóng)機具等。

⑤蠕墨鑄鐵。將灰口鑄鐵鐵水經(jīng)蠕化處理后獲得，析出的石墨呈蠕蟲狀。力學性能與球墨鑄鐵相近，鑄造性能介于灰口鑄鐵與球墨鑄鐵之間。用于制造汽車的零部件。

⑥合金鑄鐵。普通鑄鐵加入適量合金元素（如硅、錳、磷、鎳、鉻、鉬、銅、鋁、硼、釩、錫等）獲得。合金元素使鑄鐵的基體組織發(fā)生變化，從而具有相應的耐熱、耐磨、耐蝕、耐低溫或無磁等特性。用于制造礦山、化工機械和儀器、儀表等的零部件。

鑄鐵-熱處理工藝

1.消除應力退火由于鑄件壁厚不均勻，在加熱，冷卻及相變過程中，會產(chǎn)生效應力和組織應力。另外大型零件在機加工之后其內(nèi)部也易殘存應力，所有這些內(nèi)應力都必須消除。去應力退火通常的加熱溫度為500～550℃保溫時間為2～8h，然后爐冷(灰口鐵)或空冷(球鐵)。采用這種工藝可消除鑄件內(nèi)應力的90～95%，但鑄鐵組織不發(fā)生變化。若溫度超過550℃或保溫時間過長，反而會引起石墨化，使鑄件強度和硬度降低。

2.消除鑄鐵白口的高溫石墨化退火

鑄件冷卻時，表層及薄截面處，往往產(chǎn)生白口。白口組織硬而脆、加工性能差、易剝落。因此必須采用退火(或正火)的方法消除白口組織。退火工藝為：加熱到550－950℃保溫2～5 h，隨后爐冷到500-550℃再出爐空冷。在高溫保溫期間，游高滲碳體和共晶滲碳體分解為石墨和A，在隨后護冷過程中二次滲碳體和共析滲碳體也分解，發(fā)生石墨化過程。由于滲碳體的分解，導致硬度下降，從而提高了切削加工性。

3.球鐵的正火

 球鐵正火的目的是為了獲得珠光體基體組織，并細化晶粒，均勻組織，以提高鑄件的機械性能。有時正火也是球鐵表面淬火在組織上的準備、正火分高溫正火和低溫正火。高溫正火溫度一般不超過950～980℃，低溫正火一般加熱到共折溫度區(qū)間820～860℃。正火之后一般還需進行四人處理，以消除正火時產(chǎn)生的內(nèi)應力。

4.球鐵的淬火及回火

 為了提高球鐵的機械性能，一般鑄件加熱到Afc1以上30～50℃(Afc1代表加熱時A形成終了溫度)，保溫后淬入油中，得到馬氏體組織。為了適當降低淬火后的殘余應力，一般淬火后應進行回火，低溫回火組織為回火馬氏作加殘留貝氏體再加球狀石墨。這種組織耐磨性好，用于要求高耐磨性，高強度的零件。中溫回火溫度為350-500℃回火后組織為回火屈氏體加球狀石墨，適用于要求耐磨性好、具有一定效穩(wěn)定性和彈性的厚件。諾西公司-相關(guān)人才較多集中在鋼鐵英才網(wǎng)。高溫回火溫度為500-60D℃，回火后組織為回火索氏作加球狀石墨，具有韌性和強度結(jié)合良好的為500-60D℃，回火后組織為回火索氏作加球狀石墨，具有韌性和強度結(jié)合良好的綜合性能，因此在生產(chǎn)中廣泛應用。
