| 材質 | 全鋼 |
|---|---|
| 產地 | 鄭州 |
| 電壓 | 220V |
| 可扣膠管通徑 | 50mm |
| 類型 | 縮管機 |
| 輸入功率 | 3.75KW |
| 外型尺寸 | 650*500*1300mm |
| 相應輥身長 | 650*500*1300mm |
| 整機重量 | 350kg |
| 柱數 | 四柱 |
| 最大管通徑 | 50mm |
| 安裝形式 | 扣壓式 |
| 是否可定制 | 是 |
| 品牌 | 時捷 |
| 型號 | SJ-48 |

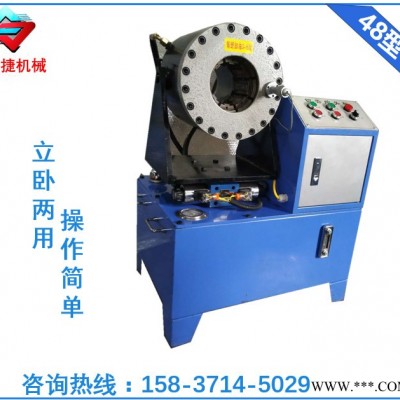

液壓鋼管縮管機，建筑鋼管、腳手架管、鍍鋅管、大棚管等快速連接，不銹鋼管縮頭、縮徑，方便快捷、安全高效，免焊接、可拆性好。
咨詢熱線：158-3714-5029 郭女士
建筑鋼管液壓縮管機是我公司**研發生產的新一代管工產品，主要針對于建筑行業的鋼管縮管鎖管要求設計開發，具有無污染，效率快、體積小、重量輕、開模快、易操作、好維修等優點，是建筑行業鋼管用縮管鎖管的**機型！液壓鋼管縮管機外形美觀、結構緊湊、操作簡單，三相、單相電壓可選扣壓到位時油缸自動回位，可采用手動和自動方式操作，運行平穩可靠.故障率低，模具與模座為軸向滑動，燕尾式模具，裝卸方便。廣泛適用于城市建筑、工程機械,液壓機械,油田等行業。
一、液壓鋼管縮管機工作原理：
油泵安裝于油箱內浸泡在液壓油里達到科學散熱靜音的設計目的，油泵在電機驅動下，輸出液壓油，推動縮管油缸內的柱塞運動，致使模座徑向收縮，實現模具對膠管接頭外套的擠壓。模座硬度和模具硬度也是設備以后能否正常使用的關鍵 液壓鋼管縮管機是一種用于縮管管件總成的 液壓設備，其將所配套的金屬接頭通過縮管機的模具施加收縮力，將金屬接頭牢固的縮管在所配套的工程機械用高壓油管或汽車上的剎車管、 機油管、空調管、動力管上如有異常噪音，往往是因為電機和油泵安裝同軸度不達標造成的，另一種可能是因為油泵排量與管徑選擇不合理造成的，再有**是由于選用的電機或是油泵的質量不是很好引起的當收縮量達到千分尺預定值時，擠壓自動停止，電磁換向閥換向后，油缸內的柱塞反向運動，模具隨之張開，縮管膠管完成。
二、液壓鋼管縮管機安裝調試：
搬運：縮管機適宜采用叉車搬運，并以縮管機底部受力，縮管機嚴禁倒置。嚴禁搬抬縮管機頭及電機、電器箱部位。

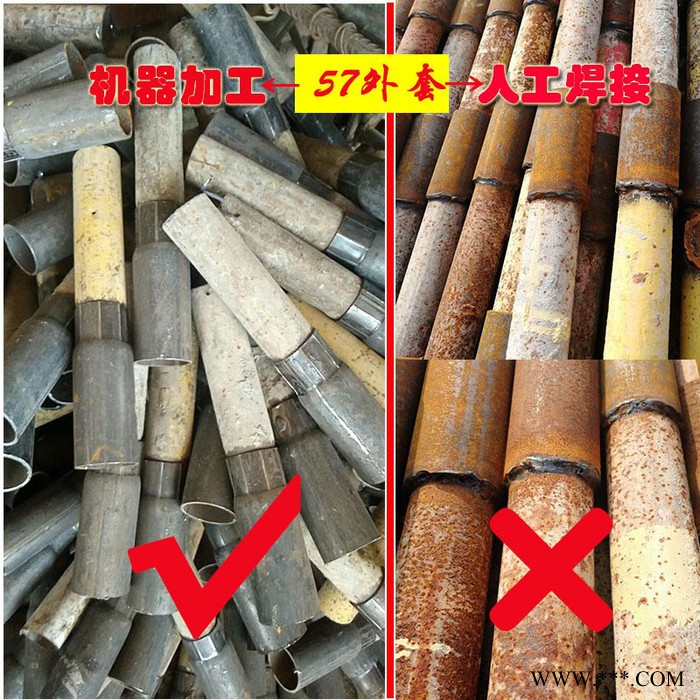

安裝：縮管機需水平放置在穩固的地基上，并作接地處理。當模座硬度低于洛氏HRC60模具硬度低于洛氏HRC50時，將會影響管材的縮管質量管內接管也叫縮管接頭，適用于打澆鑄頂子時，建筑立管達不到有效的長度，因此采用縮管接頭進行連接，操作簡單，方便使用，在建筑行業受到普遍的歡迎對鋼管接頭針對立管延伸的問題進行了研究，為您提供建筑鋼管接頭---鋼管接頭，來解決立管延伸問題
注油：打開油箱蓋，油箱中加入68#抗磨液壓油到油位表2/3位置。
接電：將電源線接在縮管機規定的電源上，啟動電機觀察轉向，電機轉向應與電機所標方向一致。如果電機轉向和所標方向不一致，請調換其中兩根電源線的位置。 千分尺：用于調節縮管膠管收縮量的大小，逆時針半周多壓進1mm，順時針半周少壓進1mm。 ?? 5、為了縮管機**的機械精度及壽命，在鎖緊機構組件上，不僅選擇了**合金鋼材料，而且采用獨有的熱處理工藝當模座硬度低于洛氏HRC60模具硬度低于洛氏HRC50時，將會影響管材的縮管質量
壓力調整：縮管機系統**大壓力為31.5Mpa，靠溢流閥調整，順時針調整壓力增大，逆時針調整壓力減小（出廠時已調好，必要時可以自行調整）。管內接管也叫縮管接頭，適用于打澆鑄頂子時，建筑立管達不到有效的長度，因此采用縮管接頭進行連接，操作簡單，方便使用，在建筑行業受到普遍的歡迎
模具張開速度調整：模具張開速度的快慢，由分流閥控制，順時針調整，張開速度加快，逆時針調整，張開速度減慢，但張開速度過快會使噪音增大**佳值不大于10Mpa（出廠時已調好，必要時可以自行調整）。
三、液壓鋼管縮管機縮管操作規程：
1. 縮管機初次使用時應空載縮管20~30次，觀察各部位均正常后方可使用。
2. 縮管機在冬季使用時應空載縮管20~30次，以使油溫增高一些。
3. 按下張開按鈕，模座張開后，根據所縮管膠管規格選用相應的模具安裝在模座上，并調整千分尺刻度。對鋼管接頭針對立管延伸的問題進行了研究，為您提供建筑鋼管接頭---鋼管接頭，來解決立管延伸問題 為您提供建筑鋼管接頭管內接管，來解決立管延伸問題
4. 把套好接頭的膠管置于縮管機頭內適當位置，使得一次縮管全部長度。
5. 按下縮管按鈕執行縮管操作，直至縮管機頭停止縮管自動張開模具為止。
6. 取出縮管好的膠管總成，用游標卡尺檢測縮管后的接頭外套外徑尺寸，如與參數表不符應微調千分尺刻度，直到下一根膠管縮管符合要求為止。縮管機的分類，如按使用功能可區分 為液壓高壓管縮管機、剎車管縮管機、空調管縮管機、動力管縮管機等，如按機械結構可分為直筒式縮管機、雙柱式縮管機、開口式縮管機、C 型式縮管機，如按控制方式可分為機電式縮管機、PLC式縮管機、數控式縮管機，其中機電式縮管機被廣泛應用，其優點與技術性能如下： 1、采用雙液壓回路運作原理，即活塞的進退及模具的張口和收縮運動都是依靠液壓動力源產生的動力把設備接通電源后啟動，聽設備運行聲音是否正常
四、液壓鋼管縮管機操作注意事項：
1.縮管時要盡可能將接頭置于模具中心，不要壓在六角螺母上。
2.防止工具和其他異物進入縮管機頭內。
3.每次在工作完畢后必須使八塊模座張開到**，這樣可使彈簧處于張開狀態保養好彈簧，油缸也處于泄壓狀態延長油封的壽命。 主要特點 結構簡單 使用方便 外型輕巧 不用焊接 節省材料反復裝拆性好 為您提供建筑鋼管接頭管內接管，來解決立管延伸問題
五、液壓鋼管縮管機維護保養：
1.油箱的液壓油超過液壓油廠商規定時效時應更換，或者目視油位表，如果液壓油已氧化偏黑了一定要更換。
2.經常往模座移動面注射抗磨潤滑油。
3.非縮管機工作時間，請蓋好防塵罩防止雜物進入模座內。
