| 包裝 | 盒裝 |
|---|---|
| 測量范圍 | 0-10000m3/h |
| 產地 | 無錫 |
| 工作溫度 | -25℃-+60℃ |
| 工作壓力 | 0.6-70MPa |
| 公稱通徑 | 10-2200mm |
| 類型 | 電磁流量計 |
| 適用介質 | 液體 |
| 執行質量標準 | 國標 |
| 品牌 | RIVAN/銳文 |
| 型號 | 微小口徑渦輪流量計 |
| 加工定制 | 是 |
| 特性級別 | 標準級 |

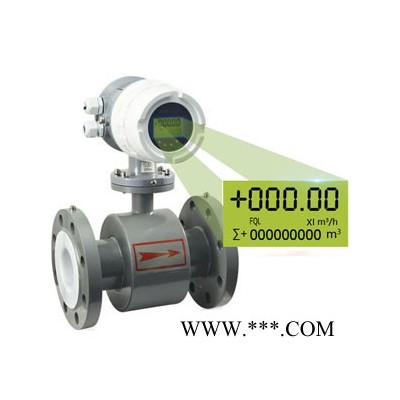

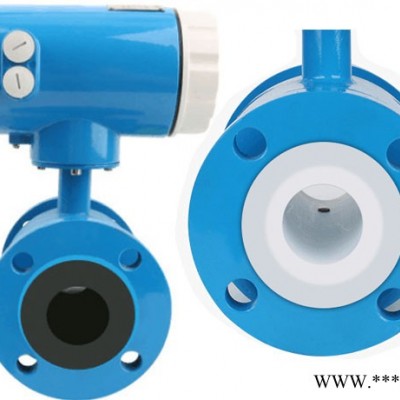

DN100電磁流量計原理
安裝要求
一．對外部環境的要求 1．電磁流量計應避免安裝在溫度變化很大或受到設備高溫輻射的場所，若必須安裝時，須有隔熱、通風的措施； 2．電磁流量計盡量安裝在室內，若必須安裝于室外，應避免雨水淋澆，積水受淹及太陽暴曬，須有防潮和防曬措施； 3．電磁流量計應避免安裝在含有腐蝕性氣體的環境中，必須安裝時，須有通風措施； 4．為了安裝、維護、保養方便，在流量計周圍需有充裕的安裝空間； 5．電磁流量計安裝場所應避免有磁場及強振動源，如管道振動大，在流量計兩邊應有固定管道的支座。 二.對管道安裝的要求 1.應安裝在水平管道較低處和垂直向上處,避免安裝在管道的高點和垂直向下處； 2.應安裝在管道上上升處； 3.在開口排放管道安裝,應安裝在管道的較低處； 4.若管道落差超過5m時,在傳感器的下游安裝排氣閥； 5.傳感器不能安裝在泵的進出口處,應安裝在泵的出口處. 廠家價格 DN100電磁流量計價格與口徑、安裝方式、壓力、介質有關，比如，口徑DN100，介質污水，分體式，線纜100米，法蘭連接，壓力1.6MPA價格1950元/臺，如果介質是堿價格2800元/臺，用戶應以現場參數為準。
產品選型
| 型號 | 口徑 | | ||||||
| LDE | 10~2600 | |||||||
| | | 代號 | 安裝形式 | | ||||
| Y | 一體式 | |||||||
| F | 分體式 | |||||||
| | 代號 | 轉換器型號 | ||||||
| ZA | 圓形 | |||||||
| ZB | 方形（僅適用于分體式） | |||||||
| | 代號 | 供電形式 | ||||||
| AC | （交流）220V AC 50Hz(90~245V AC 50Hz) | |||||||
| DC | （直流）24V DC (20~36V DC) | |||||||
| LD | 鋰電池供電（不帶信號輸出） | |||||||
| | 代號 | | | | ||||
| | I | | | | ||||
| | f | | | | ||||
| | Rs | | | | ||||
| | H | | | | ||||
| | C | | | | ||||
| | | 介質溫度 | ||||||
| ≤65℃ | ||||||||
| ≤120℃ | ||||||||
| ≤180℃(僅適用于分體式） | ||||||||
| 代號 | 內襯材質 | |||||||
| NE | 氯丁橡膠（≤65℃） | |||||||
| PVC | 聚氯乙烯（≤70℃） | |||||||
| PU | 聚氨酯 耐磨(≤80℃) | |||||||
| PTFE | 聚四氟乙烯（≤180℃） | |||||||
| | 代號 | 電極材質 | ||||||
| 316L | 不銹鋼 | |||||||
| HC | 哈氏合金C | |||||||
| Ti | 鈦 | |||||||
| Ta | 鉭 | |||||||
| Pt | 鉑 | |||||||
| 溫馨提示：DN100電磁流量計選型必備，介質，口徑（流量范圍）、電極材質、襯里材質、安裝要求 | ||||||||
