| 測量范圍 | 0.7-15mm |
|---|---|
| 測量精度 | 0.1mm |
| 電源電壓 | 220V |
| 名稱 | 日本神鋼SH-67超聲波表面淬火層測厚儀 |
| 外形尺寸 | 175H*270W*98D |
| 重量 | 約3.5kg |
| 品牌 | 日本神鋼 |
| 型號 | SH-67 |
| 加工定制 | 是 |

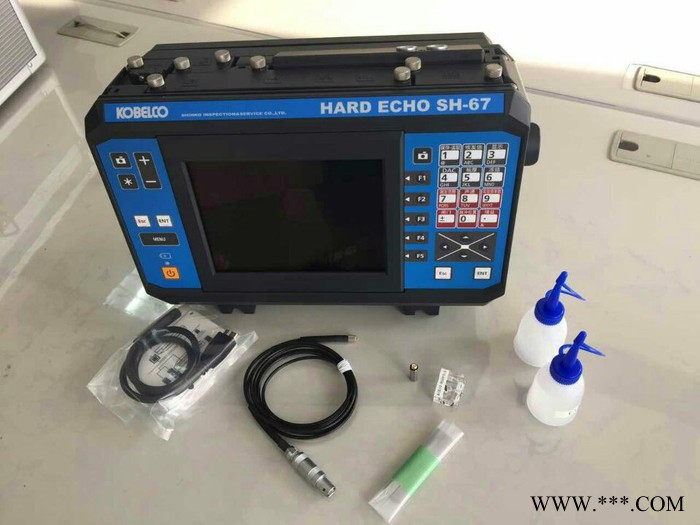

青島潤祿機電設備有限公司SH-67超聲波表面淬火層測厚儀介紹 ：
SH-67 超聲波表面淬火層測厚儀HAED ECHO是利用超聲波原理，通過散射回波感應出表面淬火硬化層與母材層之間的結晶顆粒的差別，在不破壞工件本身的前提下對工件硬化層深度進行測定。并用數字來顯示測定結果的劃時代的測定設備。根據測定工件來選擇相適應的探頭和測定條件，就能清晰的識別硬化層與母材層之間的分界面，從而實現高精度的測定。
SH-67高頻淬硬化層深度測定儀的用途：
1、 高頻淬火硬化部件。汽車零部件，建筑機械零部件，機床零部件，內燃機零部件，農機具零部件，其他產業機械零部件
2、 測定悍肉厚度。
3、 不同金屬接合界面的測定。
4、 鋁合金鑄造件回熔深度測定。
SH-67超聲波表面淬火層測厚儀的特點：
1、 高靈敏度能測定0.7mm以上深度。斜向射入超聲波，使之成為橫波模式，實現了對工件材料組織的高度敏度。
2、 可實現高清度的數據讀取。選用了高頻率，高分辨率的聚焦型探頭，能夠清晰從而實現了高精識別硬化層和母材層的分界面的測定。
3、 實現了超聲波對工件傳播的穩定化。由于采用了水浸式使得對工件材料發出的超聲波傳達更加穩定，能夠在淬火表面狀態進行測定。
4、 操作方便。新開發出的密封式局部水浸支座，使得工件即使處于堆放狀態也能夠進行測定作業。
5、 可進行穩定的測定。采用契合工件表面形狀的局部水浸支座，能夠確保良好的契合性，能夠實現高精度的穩定測定。
6、 即可實現手動掃描，亦可鏈接單軸掃描。結合位置信息可以顯示淬火斷面形狀。
高頻淬火SH-67淬火硬化層深度測定儀的技術參數：
測定對象：高頻淬火硬化層深度，測定范圍：0.7～15mm，測定分辨率：0.1mm，測定還原性：±0.1mm，掃描接口：掃描，通信接口：PS-232C接口
SH-67超聲波表面淬火層測厚儀技術參數：
| | SH-67項目 | 超聲波表面淬火層測厚儀HARD ECHO（SH-67）|淬火層測厚儀性能 |
| SH-67碎火層測厚儀 | 測定對象 | 高頻淬火硬化層|淬火層測厚儀 |
| 測定范圍 | 超聲波表面淬火層測厚儀 測量范圍 0.7-15mm | |
| 測定分辨率 | 0.1mm | |
| 測定還原性 | ±0.1mm | |
| 掃描接口 | 掃描（可選） | |
| 通信接口 | RS-232C接口 | |
| 超聲波淬火層測厚儀探傷裝 | 靈敏度 | 86dB以上（5MHz窄頻） |
| 增益調整范圍 | 總計10dB，調節單位0.1dB | |
| 接收增幅中心頻率 | 1、2、5、10MHz、超寬頻帶：0.4-14.3MHz | |
| 測定范圍 | 鋼中縱波換算1-14500mm | |
| 水平線誤差 | 畫面顯示±1% | |
| 使用電源（AC） | 50-60Hz±3Hz | |
| 電池 | 鋰電池 | |
| 電池時效 | 一個約5小時，2個約十小時 | |
| 環境溫度 | 0℃-45℃（工作溫度）-20℃-65℃（保存溫度） | |
| 顯示器 | 6.4英寸TFT彩色液晶屏 | |
| 外形尺寸（mm） | 175H*270W*98D | |
| 重量 | 約3.5kg |
