| 外型尺寸 | 4500mm×2000mm×1800mm |
|---|---|
| 整機重量 | 3000kg |
| 主機功率 | 15KW |
| 自動化程度 | 自動 |
| 包裝類型 | 箱 |
| 最大卷管直徑 | 200mm |
| 最小卷管直徑 | 25mm |
| 最大卷管厚度 | 15mm |
| 卷出紙管速度 | 3-20米/分鐘 |
| 品牌 | 建升 |
產品特點: 1、通用性強，高性能配置。 2、采用PLC邏輯控制系統, 觸摸屏人機界面操作。 3、主電機采用矢量型高扭矩變頻器調速， 4、 光電定位計長度+電腦計長度控制，長度**切割。 5、模塊化電氣布局設計，使用、維護、維修更方便更科學。 6、操作使用更方便(如斷紙時可以自動停機)。 7、低噪聲傳動設計。 8、采用雙面上膠獨立不銹鋼膠槽。 通用機型，9、伺服絲杠同步切割，縫隙均勻，適用于各類膠帶、卷筒紙、化纖管、包裝紙罐的紙管生產。
詳細描述| 技術參數 | 控制系統 | ||
| 卷繞紙張層數 | 3-24層 | 調速方式 | 電頻器 |
| **大卷管直徑 | 200mm | 執行器件(接觸器等) | 中國正泰產品 |
| **小卷管直徑 | 25mm | 信號元件(光電開關等） | 滬工 |
| **大卷管厚度 | 15mm | 切割同步 | 伺服絲桿同步切割 |
| **小卷管厚度 | 1mm | PLC控制器 | 臺灣臺達 |
| 卷芯模具固定方式 | 法蘭加頂緊 | 觸摸屏 | 臺灣威倫 |

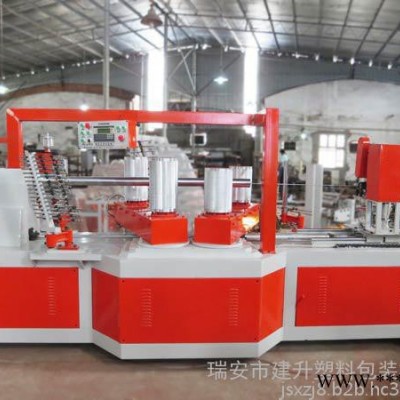

| 卷繞機頭 | 四機頭雙皮帶 | 配備裝置 | |
| 切割方式 | 氣動單圓刀切割 | 接管方式 | 自動接紙管 |
| 上膠方式 | 雙面上膠 | 皮帶調節 | 自動調節 |
| 操作人數 | 1-3人 | 主機擺角 | 自動 |
| 卷出紙管速度 | 3-20米/分鐘 | 自動供膠水 | 齒輪泵1.5KW |
| 調速控制 | 變頻器 | 紙帶自動供滑潤油 | 有 |
| 輸入電源 | 380V三相四線（其他電壓定制） | 張力調節 | 有 |

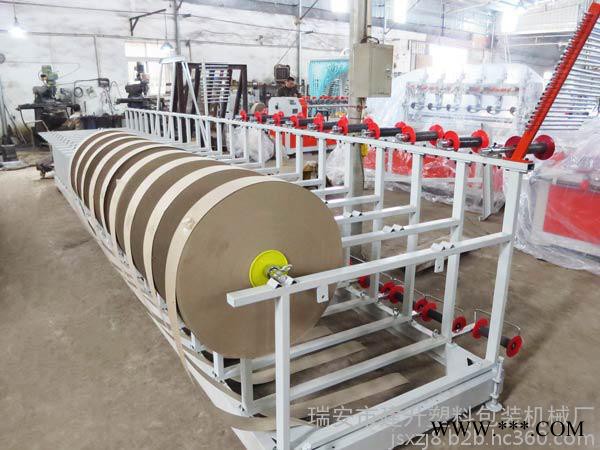

| 定長方式 | 紅外線傳感器+電腦計長 | 紙架類型 | 一體式自動上膠上紙架 |
| 規格尺寸 | 卷管皮帶 | 帆布帶 | |
| 主機尺寸：長×寬×高 | 4500mm×2000mm×1800mm | ||
| 占地面積：長×寬 | 18000mm×6000mm | ||
| 總質量 | 3000kg | ||
| 傳動系統 | 附送配件 | ||
| 主機功率 | 15KW | 卷管芯棒 | 1條 |
| 主機轉速 | 1400r/min | 卷管皮帶 | 1套 |
| 減速機型號 | WPO175型 | 應用工具 | 常用工具1套 |
| 輪轂驅動 | 4輪驅動 | ||
| 切刀電機 | 減速電機 | ||
