| 加工定制 | 是 |
|---|---|
| 類型 | 門窗設備 |
| 成型周期 | 10（秒） |
| 傳動方式 | 氣壓 |
| 激振頻率 | 6（次/分） |
| 最大壓力 | 1（KN） |
| 整機重量 | 1（t） |
| 振動頻率 | 50（hz） |
| 工作氣壓 | 0.6（Mpa） |
| 外形尺寸 | 4500×1100×1400（mm（cm） |
| 裝機容量 | 3,55（kw） |
| 成型壓力 | 1（噸） |
| 主振形式 | 1 |
| 總功率 | 3550（w） |
| 別名 | 精密鋸 鋁塑型材雙頭切割鋸 |
| 用途 | 各類鋁型材 塑鋼型材 門窗型材切割加工 |
| 門窗設備 | 切割鋸 |
| 品牌 | 佳美 |
| 型號 | SSJ06-3700 |
| 加工定制:是 | 類型:門窗設備 |
| 成型周期:10（秒） | 傳動方式:氣壓 |
| 激振頻率:6（次/分） | **大壓力:1（KN） |
| 整機重量:1（t） | 振動頻率:50（hz） |
| 工作氣壓:0.6（Mpa） | 外形尺寸:4500×1100×1400（mm（cm） |
| 裝機容量:3,55（kw） | 成型壓力:1（噸） |
| 主振形式:1 | 總功率:3550（w） |
| 別名:精密鋸 鋁塑型材雙頭切割鋸 | 用途:各類鋁型材 塑鋼型材 門窗型材切割加工 |
| 門窗設備:切割鋸 |
主要用途與適用范圍

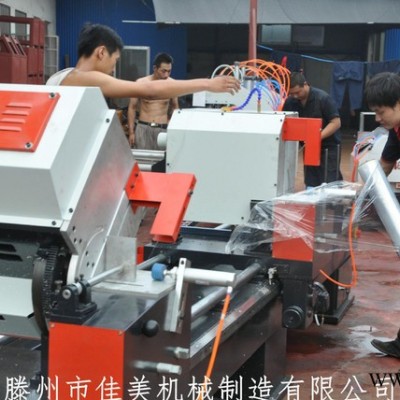

SSJ06-3700型鋁塑型材切割鋸主要用于鋁塑型材45°、90°角及塑料中梃切割加工，也可用于木材的切割加工。鋸床兩鋸頭可單獨工作，也可根據下料尺寸同時工作，切出所需的長度及端頭角度。
切割45°角型材時，可根據需要選擇鋸頭內擺45°或外擺45°進行加工。
鋸切塑料時，可開啟吸塵器吸收鋸屑粉塵（注：采用噴霧冷卻時，不能使用吸塵器）。
主要規格及技術參數
電 源 三相四線 380 50Hz
輸入功率 3.55 KW
工作氣壓 0.5～0.8MPa
耗氣量 200L/min
鋸片規格 TP450×30
鋸片轉速 3200r/min
工進速度 6～50mm/s
**大切割截面 120×200
雙切長度 580～3700
外形尺寸（長×寬×高） 4500×1100×1400（mm）
重 量 1080kg
特點及主要組成部分
1特點：
床身結構堅固穩定
采用氣壓傳動
采用直線進給方式
活動機頭采用電機驅動，單頭蝸輪副能夠自鎖
雙手操作設計
2主要組成部分：
本機主要由床身，左、右鋸頭、操作臺、托料架、氣動系統、電氣系統等部分組成。
2.1鋸頭
左鋸頭為固定鋸頭，右鋸頭為活動鋸頭，可通過移動右鋸頭用雙鋸頭同時切割不同長度的型材。每個鋸頭分別有擺角結構、傳動系統、工作臺、工進夾緊系統、鋸片、鋸罩等組成。
擺角機構主要通過扇形齒輪與齒輪軸的嚙合實現擺角功能，通過定位螺栓和定位桿確定擺角角度。
工作臺用于型材的支撐、定位及其他輔助功能，鋸罩起防護及集屑功能。
2.2 床身
床身由低碳鋼板經壓彎成型后焊接而成，內部有加強筋板，焊接后經時效處理，保證了床身有足夠的剛性及穩定性。機架底部安裝有調平底座，用于機身工作臺水平調整。
2.3操作臺
操作臺安裝于右鋸頭的拖板上，可隨右鋸頭移動。操作臺在水平面內可以繞連接軸轉動，操作者可靈活選擇操作位置。
操作控制元件裝于操作臺上，切割型材時，操作人員須按操作程序按動按鈕，以完成型材的切割加工。
2.4托料架
托料架主要用在切割長型材時，輔助托料使用。
