| 數控機床分類 | 其他數控機床 |
|---|---|
| 控制形式 | 數控 |
| 產品類型 | 全新 |
| 動力類型 | 電動 |
| 控制方式 | 半閉環控制 |
| 控制系統 | 新代 |
| 售后服務 | 整機保修一年 |
| 用途 | 數控特種加工 |
| 運動方式 | 輪廓控制 |
| 是否庫存 | 是 |
| 適用行業 | 通用 |
| 布局形式 | 立式 |
| 作用對象材質 | 金屬 |
| 品牌 | 深圳精雕 |
| 型號 | 860-2Y |
| 加工定制 | 是 |
一、機器簡介：

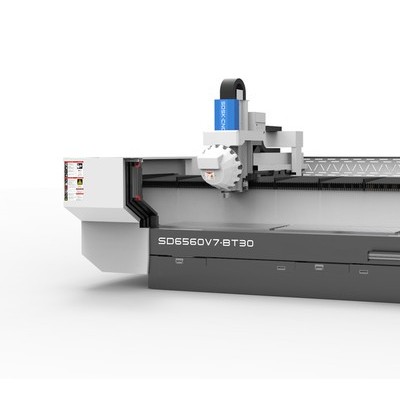

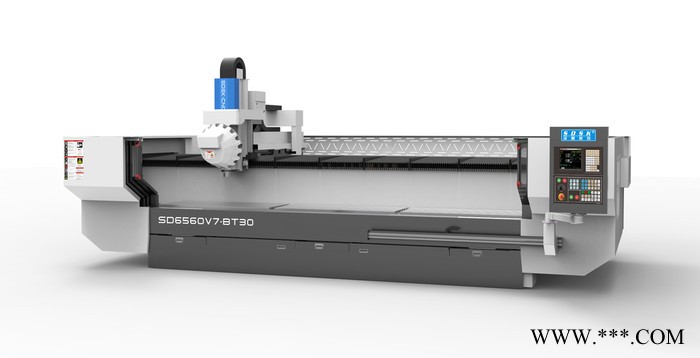

1、SD6560V7-BT30機型系列是專門為客戶量身定做的大型6.5米高速型材加工中心; Y軸機頭前后移動，運動機構設計在橫梁頂部輕巧便捷也方便清理，X軸機頭左右移動，Z軸主軸上下移動。
2、機身采用鑄鐵床身結構；配圣杰24位圓盤刀庫；換刀速度為2秒，大大提高生產效率;采用深雕數控系統，X軸配直線電機和光珊尺，YZ軸配伺服電機，臺灣上銀/銀泰精密級直線導軌和精密級滾珠絲桿，德國聯軸器，先進的主軸制冷系統，自動潤滑系統，冷卻液循環噴水系統，保證了更高的加工精度、速度與穩定性;特別適用于各類鋼、銅、鋁、壓克力、塑料等零件的精密雕銑、擴孔、鉆孔、攻牙等加工。
3、可另加第四旋轉軸、側銑頭、探頭功能。
二、機器主要配置清單(單位:mm)
| 規 格 說 明 | 數量 | 原產地 |
| 深雕數控系統/X軸配直線電機，光珊尺/YZ軸配2.9KW伺服電機/主軸伺服驅動 | 全套 | 北京 |
| Y/Z軸用臺灣TBI精密級(Y40mm，Z32mm)滾珠絲桿 | 全套 | 臺灣 |
| X/Y/Z軸用 臺灣上銀/銀泰 精密級(35mm)滾珠直線導軌 | 全套 | 臺灣 |
| 電主軸 (型號BT30/7.5-125) 30000rpmin，7.5KW, 外徑125mm，帶法蘭，帶定位槽，帶編碼器 | 1個 | 深圳 |
| 臺灣圣杰16位飛碟式刀庫 | 1套 | 臺灣 |
| 鑄鐵床身，鑄鐵機械零配件(HT250) | 1套 | 自制 |
| 外罩：2mm鋼板、噴粉(不銹鋼水箱) | 全套 | 自制 |
| 配電柜恒溫系統（雷德） | 1套 | 東莞 |
| 施耐德電氣配件（施耐德） | 1批 | 天津 |
| 進口TBI P級角接觸配對軸承 | 全套 | 臺灣 |
| 主軸油冷機 （雷德） | 1臺 | 東莞 |
| 電子手輪（昱普） | 1套 | 廣州 |
| 對刀儀（深圳精雕 ） | 1個 | 自制 |
| X/Y/Z軸配風琴罩 | 各1套 | 自制 |
| X/Y/Z軸配塑料拖鏈(鼎泰) | 各1套 | 東莞 |
| 自動潤滑油泵（寶騰） | 1套 | 東莞 |
| 空氣過濾器（日本雷曼 M107-A空氣過濾器） | 2套 | 浙江 |
| 噴水裝置 | 1套 | 自制 |
| 水泵（斯納爾） | 1個 | 常州 |
| 機床附件 | 1套 | 深圳 |
| BT30刀柄/配大小全套縮咀（三合） | 5個 | 深圳 |
三、設備主要技術參數：(單位:mm)
| 機型 | SD6560V7-BT30 |
| 外型尺寸 | 長8300寬3600高2500 |
| 工作臺尺寸 | X6500*Y600（T槽） |
| 主軸鼻端至臺面 | 高580～低130 |
| 2X/2Y/2Z行程 | X6550 Y650 Z450 |
| 最大空走速度XYZ | X80m/min Y40m/min Z40m/min |
| 最大加工速度 | 12m/min |
| 控制系統 | 深雕數控系統-半閉環 |
| 伺服系統 | 交流伺服 |
| 系統分辨率 | 0.002 |
| 三軸垂直度 | 0.015mm |
| 整機定位精度 | 士0.02mm |
| 局布定位精度 | 300 mm內±0.01mm |
| 重復定位精度 | 0.005mm |
| 主軸數 | 1個 |
| 電主軸功率 | 7.5KW/個 |
| 主軸轉速 | 30000rpm/min |
| 夾持刀柄 | BT30 |
| 刀臂式刀庫 | 16T |
| 換刀方式 | 自動 |
| 對刀方式 | 自動 |
| 可裝料高度 | 350mm |
| 臺面承受負荷 | 2000Kg |
| 額定電壓 | 380V/50HZ |
| 整機最大功率 | 24KW |
| 整機重量 | 10000Kg |
| 單價 含稅含運費 |
|
四、主機標準配置及附件送配件：
| 1. | 控制器 | 11. | 機械、電氣、操作說明書1本 |
| 2. | 電主軸BT30 | 12. | 剛性攻牙功能 |
| 3. | 自動潤滑系統 | 13. | 電氣箱熱交換器 |
| 4. | 地基可調墊塊 | 14. | 《操作說明書》《程序說明書》《使用說明書》 |
| 5. | 工具箱 | 15. | BT30刀頭5個（含拉釘、扳手） |
| 6. | 工作燈 | 16. | BT30鎖刀座 |
| 7. | 警示燈 | 17. | M12馬鐵 |
| 8. | 主軸吹氣裝置 | 18. | 6寸批士1臺 |
| 9. | 傳輸線 | 19. | 鎖咀 ER20（4-16） 1套 |
| 10. | 半封閉式護罩 | 20. | 護罩 |
