| 規格 | 800*600*1800 |
|---|---|
| 別名 | 高頻爐，高頻感應加熱設備，中頻淬火設備 |
| 電壓 | 380V |
| 控制方式 | 全自動 |
| 類型 | 中頻淬火設備 |
| 輸出功率 | 200KW |
| 輸入功率 | 210KVA |
| 用途 | 汽車零部件表面淬火 |
| 輸出中頻電流 | 380A |
| 輸出振蕩頻率 | 7-10KHz |
| 品牌 | 德勝 |
| 加工定制 | 是 |
河南德勝電子技術有限公司位于中國中部經濟區中心城市--河南鄭州，成立于2005年，專注專業生產銷售以IGBT為開關元器件的中頻、超音頻、高頻、超高頻感應加熱設備及整套淬火設備的高新技術企業，經過我們多年辛勤耕耘，于2016年積極加入了中國熱處理行業協會，成為熱處理會員單位，并通過了ISO9001:2008質量體系認證。IGBT感應加熱設備，產品與服務涵蓋調質、鍛造、淬火、回火、退火、透熱、熱拆、熱裝等工業領域。
我公司主導產品是：IGBT為開關模塊的超音頻、高頻、中頻感應加熱設備和DSSK系列數控淬火機床，其感應加熱設備產品功率從16KW至500KW等多種規格型號，主要用于：鍛造、焊接、熱處理（淬火、退火、回火）等生產加工領域，成為金屬透熱，表面淬火，金屬熔煉等生產線上的重要設備，可替代傳統的存在嚴重污染的燃煤加熱和高耗能的電子管加熱設備，取得良好的經濟效益和社會效益。
伴隨我國工業的迅猛發展，產品的性能不斷升級，眾多生產廠家對感應加熱設備的要求愈來愈高。新型感應加熱設備取代傳統低端設備，己成為改進升級的必然選擇。
我公司在分析借鑒國外眾多設備優點的基礎上，結合國內工業現場的實際應用需求，整合了國內外先進的適用于感應加熱的電子電路技術，使用新一代電力電子功率器件IGBT作為串聯諧振逆變器的開關器件，并應用了國外先進的DSP電子控制技術，努力打造出具有自主知識產權的新型全數字串聯諧振感應加熱電源設備，用于實現交流電能的頻率轉換和功率控制，廣泛應用于兵器工業、航空航天、汽車、治金、礦山、工程機械、輕工等各個領域。
可針對用戶各類感應加熱應用要求，提供各類高品質的自動化/半自動化生產線設計和交鑰匙服務。并向您提供24小時響應的服務承諾，滿足用戶全方位的應用需求。
在這里，你需要的應有盡有，總有一款適合你！采購牙條調質（淬火和回火）生產線成套設備——高中頻淬火設備+傳動設備+閉式冷卻系統+測溫設備+免費技術跟蹤增值服務，在此一站式配齊，包教包會包使用，省時省心省銀子！
我們的團隊擁有
◆16年實際感應加熱設備設計工程師
◆20年實際淬火機床設計工程師
◆13年實際感應熱處理工藝設計工程師
◆20年實際感應器設計與制作工程師

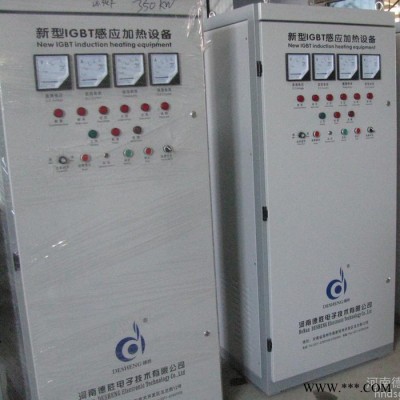

高強度牙條調質設備
面板功能：顯示電壓、電流、振蕩頻率、狀態指示、系統設置
為了節能降耗，增產創效，培植企業新的經濟增長點，提高產品的附加值。圓鋼中頻在線連續式熱處理生產線，具備了這種優勢和能力。為了尋求規?；б?，根據目前市場的產品結構，擬進行高強度產品規?；慨a(chǎn)，以量產高強度產品作為企業新的經濟增長點，已凸顯企業生產的規模化優勢和規模效益。長圓鋼在線熱處理技術是在感應加熱技術上發展起來的高新技術，目前在國內已經廣泛應用于中大型企業長工件的調質熱處理，技術已經進入成熟階段。
運用感應加熱對長圓鋼、長工件進行在線熱處理技術，已是國內較為成熟的生產工藝。實踐證明，感應加熱在線熱處理具有以下優勢：
1、熱處理生產過程中，運用的主要能源是電力和水，污染零排放，符合環保要求；
2、感應加熱是把電磁轉化的熱功直接作用在工件本身，熱效率極高，水資源還可以重復利用，有效防止工件變形，減少校直工序，符合節能、降耗、增效的生產要求；
3、升溫速度很快，生產效率很高，生產節奏迅速，生產成本較低，增值創效顯著；
4、由于連續單支淬火，加熱速度較快，避免了嚴重氧化和脫碳，產品品質得到顯著提高；
5、因開停機比較方便，大小批量容易組織生產，與傳統工藝比較，具備無可比擬的潛在優勢。
6、設備投資和基建建設相對較小，多種生產工藝一種方式完成，多條生產線都可以實現自動化控制，為廠家節約設備投資和人力開支。
材料涉及碳鋼，合金鋼等。強度等級涉及8.8 、10.9、12.9；美標ASTM A193/A193M, ASTM A320/A320M；規格從6mm------80mm棒料，長度從500mm-----8000mm ，此等生產工藝，尤其是運用在工廠的棒料產品、長料產品深精加工，深挖產品附加值方面，前景廣闊。
一、IGBT牙條調質生產線成套設備組成和感應淬火設備優勢
螺紋桿（俗稱:牙條），也叫絲杠，按照螺紋直徑的粗細分為：國標牙條、市場國標牙條、市場標牙條。
牙條淬火生產線系統采用觸摸屏人機界面、PLC、變頻調速驅動的界面友好、智能化程度高、操作方便的設計，可有效減少人工工作量，保證產品熱處理的一致性。在手動調整工藝完成后，基本可以實現一鍵自動完成全部工藝。能耗：根據已使用的情況，每噸耗電320--380度左右。
1、牙條淬火設備成套設備包括如下組成：
A、中頻感應加熱設備或者超音頻感應加熱設備 一套；
B、負載傳動系統（自動上下料機構） 一套；
C、閉式冷卻系統 一臺；
D、感應加熱電源綜合控制系統 一套；
E、紅外測溫系統（可選配） 二套。
注：牙條淬火成套設備是根據用戶產品規格、產量等詳細要求而進行的定制。
2、工作前無須預熱，可以連續工作；加熱時間和功率可調；支持外接遠控開關，來控制電源的啟動加熱和停止加熱功能；非接觸式感應加熱；采用德國原裝進口IGBT核心元器件，加熱高效；頻率范圍寬，可根據具體加熱工件的大小進行更換感應器，適應范圍大；24小時連續工作能力；節能環保，無污染，清潔，提高工人工作環境；消除高壓，保護全，操作簡單安全；簡單易學，體積小不占地方，即開即用。
在控制電路中設有各種操作，保護電路、主電路與控制電路的上電、掉電先后次序，以及使用人員的誤操作等，均不會對系統產生任何影響。
具體的保護功能有：
1、 缺相保護--檢測三相交流輸入是否有缺相，如缺相立刻保護，停止工作。
2、 過電流保護--系統過電流截止保護，防止設備因過電流而損壞功率器件。
3、 過電壓保護--對電源電壓進行監控，當電源電壓過高立刻保護，有效的防止功率器件損壞。
4、欠電壓保護---對電源電壓進行監控，當電源電壓過低立刻保護，有效的防止功率器件損壞。
5、水壓低保護---冷卻水壓力保護，水壓過低時立刻保護，有效的防止感應線圈被燒壞。
6、超溫保護---對冷卻水及散熱器溫度進行監控，防止功率器件因溫度過高損壞。
三、感應淬火設備技術特點
1、采用德國IGBT變頻，電壓反饋串聯諧振電路。變換效率高達97.5%以上，比可控硅設備節電30%；
2、 不論輸出功率的大小，功率因數始終不小于0.95。任何負載下均可啟動成功。具有頻率自動跟蹤的功能，在全過程中始終能夠保證高功率因數；
3、 整個控制系統均為數字集成化，各種保護動作速度快，整機的故障率低，壽命長；
4、 雙閉環控制功能,高效快速加熱，優化金屬工件加熱過程。
5、感應淬火設備保護電路設有過壓、過流、水溫、缺水、缺相等報警指示并自動控制和保護。
四、DSZP-200型感應淬火設備
| 額定功率 | 200KW | 進水溫度 | <45℃ |
| 輸入電源 | 三相380V/50-60Hz | 冷卻水量 | ≥6L/min |
| 工作頻率 | 7-10KHZ | 暫 載 率 | 見產品 |
| 輸入電流 | 380A | 主機柜尺寸 （長*寬*高） | 800*600*1800
|
| 工作電壓 | 342-430V | 主機重量： | 230KG |
| 冷水壓 | ≥0.3MPa |
|
|
五、牙條淬火成套設備工作流程
六、機械傳動系統組成
待料架-----自動上料機構系統---------軸向斜錕傳送系統-----------自動噴淬系統--------回火系統-----------自動下料機構系統。
七、牙條淬火成套設備應用案例和企業實力展示

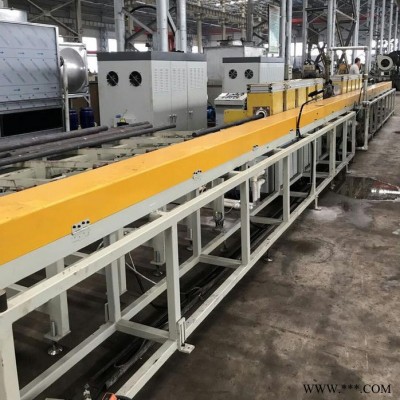

牙條調質（淬火+回火）成套設備在用戶現場
牙條調質成套設備在用戶現場

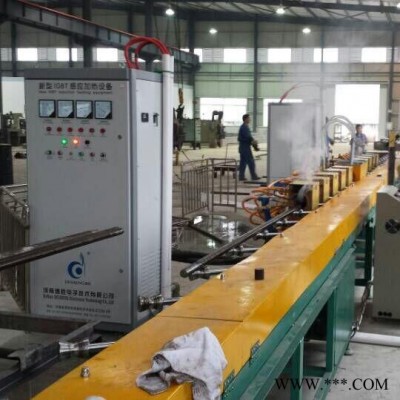

牙條淬火生產線設備工作現場
牙條調質設備機械傳動系統
高頻淬火設備生產區
立式數控淬火機床生產區
高中頻淬火設備調試區域
八、質量保證措施和服務承諾
1、質量保證措施
1.1、嚴格執行ISO9001質量管理體系進行生產過程管理；
1.2、精心設計，各配件標準化生產，嚴格調試。
1.3、所有電氣元器件選擇國際國內品牌，主要配套件由定點廠家生產。
1.4、生產、管理、工藝、質檢各部門對產品質量層層把關，加強工序間的檢查，嚴格出廠的檢驗，確保產品的質量。
2、服務承諾
2.1、為需方提供全套維護用使用說明書；
2.2、供方派技術人員到買方現場負責設備的試運行和調試；
2.3、在買方現場對操作人員、維修人員進行技術培訓；
2.4、在設備驗收后，供方留一名技術人員監護設備使用情況，監護時間為2天；
2.5、對產品質量長期跟蹤服務，設備在驗收后一年內，供方免費負責解決設備質量異常現象，在接到故障信息后，24小時響應，最短時間以內排除故障（不可抗拒因素除外）；
2.6、設備在驗收一年后直至設備使用期限內，供方有義務詳盡回答有關設備操作、維護、使用等方面的技術問題；此期間供方維修只收取維修成本費，維修成本費由維修人員差旅費、外出期間工資、更換器件成本費組成。
