| 產地 | 佛山 |
|---|---|
| 適用范圍 | 冶煉鑄造 |
| 用途 | 鑄造及熱處理生產線溫度監測與控制 |
| 品牌 | 賀迪 |
| 型號 | HDT |

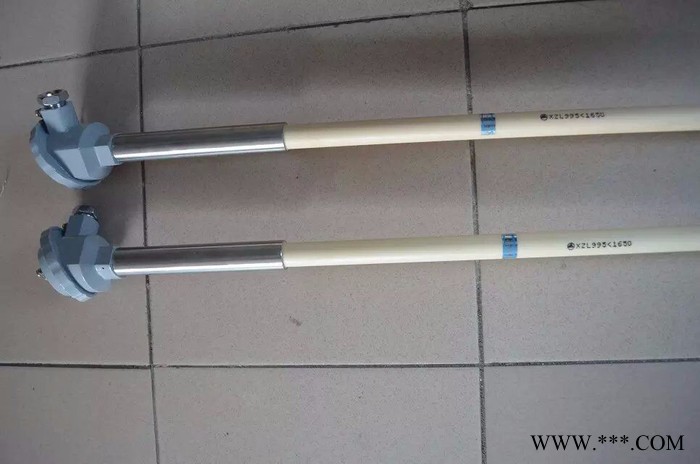

超高溫鉑銠熱電偶概述
鉑銠熱電偶又稱高溫貴金屬熱電偶，鉑銠有單鉑銠（鉑銠10-鉑銠）和雙鉑銠（鉑銠30-鉑銠6）之分，它們作為溫度測量傳感器,通常與溫度變送器、調節器及顯示儀表等配套使用,組成過程控制系統，用以直接測量或控制各種生產過程中0-1800℃范圍內的流體、蒸汽和氣體介質以及固體表面等溫度。
鉑銠熱電偶為貴金屬熱電偶。偶絲直徑規定為0.5mm，允許偏差-0.015mm，其正極的名義化學成分為鉑銠合金，其中含銠為30%，含鉑為70%，負極為鉑銠合金，含銠為量6%，故俗稱雙鉑銠熱電偶。該熱電偶長期**高使用溫度為1600℃，短期**高使用溫度為1800℃。
●鉑銠熱電偶應用領域
鉑銠熱電偶被廣泛應用于粉末冶金、真空爐、冶煉爐、煉鋼爐、工業鹽浴爐、燒結光亮爐等工業生產中，通常與溫度變送器、調節器及顯示儀表等配套使用,組成過程控制系統，用以直接測量或控制各種生產過程中的溫度測量。
●鉑銠熱電偶的優點
鉑銠熱電偶在熱電偶系列中具有準確度**高，穩定性**好，測溫溫區寬，使用壽命長，測溫上限高等優點。適用于氧化性和惰性氣氛中，也可短期用于真空中，但不適用于還原性氣氛或含有金屬或非金屬蒸氣氣氛中。B型熱電偶一個明顯的優點是不需用補償導線進行補償，因為在0~50℃范圍內熱電勢小于3μV。
缺點:鉑銠熱電偶不足之處是熱電勢，熱電勢率較小，靈敏讀低，高溫下機械強度下降，對污染非常敏感，貴金屬材料昂貴，因而一次性投資較大。
鉑銠熱電偶的工作原理:鉑銠熱電偶是由兩種不同成分的導體兩端接合成回路時,當兩接合點溫度不同時**會在回路內產生熱電流。如果熱電偶的工作端與參比端存在有溫差時，顯示儀表將會批示出熱電偶產生的熱電勢所對應的溫度值。
鉑銠熱電偶的選擇:測量的溫度正常在1000~1300℃時建議使用單鉑銠熱電偶（鉑銠10-鉑），測量的溫度正常在1200~1600℃時建議使用雙鉑銠熱電偶（鉑銠30-鉑銠6），這樣在所使用的溫度范圍內才能保證鉑銠熱電偶的使用壽命。
●主要技術參數
測溫范圍：0~1800 ℃
規格尺寸：500， 750， 1000， 1200（mm）等,特殊可按要訂訂做
精度等級：I 、 II
防護等級：IP65
偶絲直徑：Φ0.5
公稱壓力：常壓
電氣出口：M20x1.5,NPT1/2
●型號及規格
| 品種 | 型號 | 分度號 | 保護管規格（mm） | 使用溫度℃ | |||
| 總長度 | 插深 | 瓷管外徑 | 瓷管材料 | ||||
| 鉑銠10-鉑 | WRP | S | 300 350 400 450 550 650 900 1150 1250 | 150 200 250 300 400 500 750 1000 1100 | φ16 φ25 | 高鋁質 | 0-1300 |
| 鉑銠30-鉑銠6 | WRR | B | 鋼玉質 | 0-1600 | |||
| 鉑銠13-鉑 | WRQ | R | φ16 φ20 | 高鋁質 | 0-1200 | ||
| 小型鉑銠 | WRP-100 | S | 252 | 252 | φ7 | 高鋁質 | 0-1200 |
1、以上品種若是雙支，請在型號的右下角加“2”字樣，如WRP2-133、WRP2-150.
2、保護管外徑大于φ16的，其長度可適當加長。
