| 白度 | 95 |
|---|---|
| 遮蓋力 | 2.43 |
| 包裝 | 袋裝 |
| 保質期 | 6月 |
| 材質 | 硅鋁系 |
| 產地 | 廣東 |
| 等級 | 優品級 |
| 規格 | 25KG/包 |
| 目數 | 6000目 |
| 色光 | 藍 |
| 顏色 | 白色 |
| 執行標準 | 歐規 |
| 種類 | 單偶氮顏料 |
| 著色力≥ | 0.99 |
| 含量 | 99.6 |
| CAS | 12141-46-7 |
| 品牌 | 安米微納 |
| 型號 | T163 |
| 加工定制 | 否 |
| 耐曬性 | 8.0 |
| 按溶劑類型分 | 粉末涂料 |
| 液態類型 | 溶劑型 |
| 吸油量≤ | 25 |

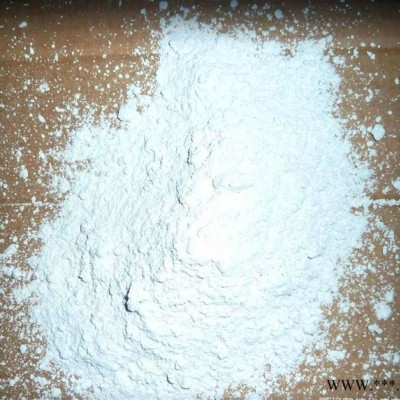

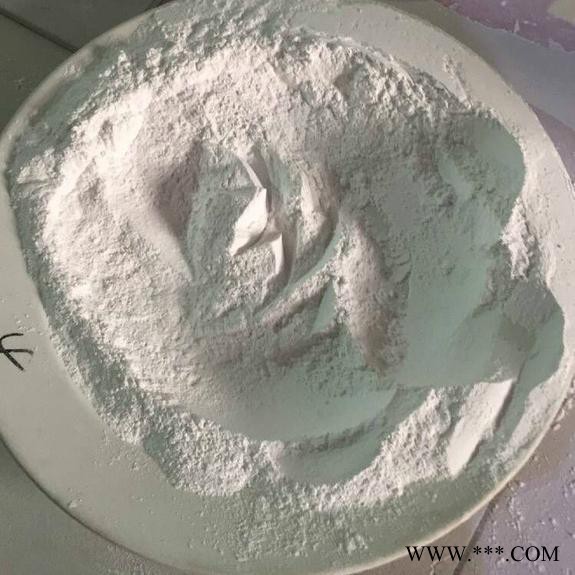

| 品名 | 亞鈦粉 |
| 牌號 | T163 |
| 規格 | 白色微粉，D50=1.9um |
| 重量 | 凈重25KG/包 |
【亞鈦粉T163特點】
◆ 白色粉體、遮蓋良好、耐酸堿、耐鹽霧、耐紫外光及耐黃變；
◆ 無機類超細微粉，低碳環保，色相好，白度高；
◆ 不含結晶水，光滑干爽，吸油值低，流動性好，易分散；
◆ 與鈦白粉等同的物理指標，粒均，類球狀，優異的理化性能，輕松達到3H硬度；
【成分說明】
亞鈦粉有效元素Ti/Al/Si/O，晶型結構，有效成分＞99.7%，產品在SGS已通過“歐盟RoHS 六項測試”，不含重金屬，屬環保型無機非金屬功能粉體。
【使用建議】
1、部分替代鈦白粉，建議替代比例20~35%不等；
2、堆積密度與鈦白粉等同，真實密度是硫酸鋇的一半。
3、T163參與粉末涂料總組分的10~25%，提高涂層致密度，從而提高漆膜硬度與耐刮性能；
粉末涂料參考測試配方
| 物料 | 白色粉末涂料 | 雜色粉末涂料 | ||
| 原配方/份 | 新配方/份 | 原配方/份 | 新配方/份 | |
| 鈦白粉 | 30 | 20 | 1 | 1 |
| 硫酸鋇 | 15 | 0 | 39 | 24 |
| 亞鈦粉 | 0 | 25 | 0 | 15 |
| 樹脂 | 55 | 55 | 55 | 55 |
| 固化劑 |
|
|
|
|
| 色粉 | 0 | 0 | 3-7 | 3-7 |
| 助劑 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
【工藝參考】
1、預混缸先預混合，建議盡可能低速冷攪拌完成分散，避免高速剪切過度導致金屬磨耗進入產品體系，進而改變產品色相（啞光及偏暗）。
2、熱熔，1區，2區溫度可適當提高8~15℃，尾2區溫度可適當下調3~7℃，實際用戶自行微調優化生產。
3、擠出，風冷。
4、剪碎/破碎，磨粉。
5、分級，過濾。
6、抽檢，包裝。
具體工藝參數，請根據實際情況、訂單需求，作出適當的微調。
【使用T163制備粉末涂料具備的優勢】
1、成本優勢：鈦白粉單價高且波動大，降低鈦白粉的使用量。
2、漆膜硬度：輔助提高漆膜硬度，漆膜硬度通?？梢宰龅?H，配方、生產工藝、施工流程配合好，甚至可做到5H。
3、耐酸堿、鹽霧、紫外光及耐黃變：亞鈦粉類球形晶體結構，穩定，不含結晶水，可綜合提高粉末涂料漆膜性能30%以上。
4、光污染少：與超細硫酸鋇相比，亞鈦粉屬于啞光粉體，粉末涂料偏啞，更適合做中高檔和出口訂單。
5、因為硫酸鋇密度大用亞鈦粉的新配方可以增加施工涂布面積約20%。
