※自動升降
※自動進刀
※機械鎖緊
※機械變速
※機械電氣雙重保險

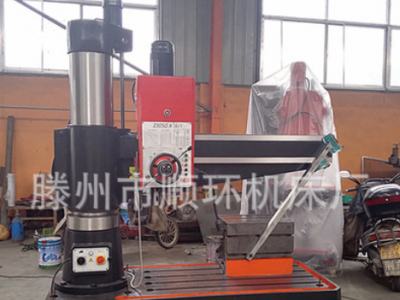

Z3050x16搖臂鉆床
|
主要技術參數 |
Z3050x16 |
|
鉆孔最大直徑mm |
50 |
|
主軸端面至工作臺距離mm |
260-1050 |
|
主軸中心距立柱母線距離mm |
360-1600 |
|
主軸行程mm |
220 |
|
主軸錐孔（莫氏） |
5 |
|
主軸轉速范圍r.p.m |
|
|
主軸轉速級數 |
12級 |
|
主軸進給量范圍r.p.m |
0.10-0.25 |
|
主軸進給量級數 |
3 |
|
搖臂回轉角度 |
360 |
|
主電機功率kw |
4 |
|
升降電機功率kw |
0.75 |
|
機床重量kg |
2950 |
|
外形尺寸mm |
2150x860x2450 |
搖臂鉆床安全操作規程
1．工作前對所用鉆床和工卡量進行全面檢查，確認無誤時方可工作。
2．嚴禁戴手套操作，女生發辮應挽在帽子內。
3．工件裝夾必須牢固可靠。鉆小件時，應用工具夾持，不準用手拿著鉆。
4．使用自動走刀時，要選好進給速度，調整好行程限位塊。手動進刀時，一般按照逐漸增壓和逐漸減壓原則進行，以免用必過猛造成事故。
5．鉆頭上繞有長鐵屑時，要停車清除。禁止用風吹、用手拉，要用刷子或鐵鉤清除。
6．精鉸深孔時，拔取圓器和銷棒，不可用力過猛，以免手撞在刀具上。
7．不準在旋轉的刀具下，翻轉、卡壓或測量工件。手不準觸摸旋轉的刀具。
8．使用搖臂鉆時，橫臂回轉范圍內不準有障礙物。工作前，橫臂必須卡緊。
9．橫臂和工作臺上不準存放物件，被加工件必須按規定卡緊，以防工件移位造成重大人身傷害事故和設備事故。
10．工作結束時，將橫臂降到最低位置，主軸箱靠近立柱，并且都要卡緊。
搖臂鉆床日常保養
1、清洗機床外表及死角，拆洗各罩蓋，要求內外清潔、無銹蝕、無黃袍，漆見本色鐵見光。清洗導軌面及清除工作臺面毛刺。檢查補齊螺釘、手球、手板，檢查各手柄靈活可靠性。
2、搖臂鉆床主軸進刀箱保養：檢查油質，保持良好，油量符合要求。清除主軸錐孔毛刺。清洗液壓變速系統、濾油網，調整油壓。
3、搖臂鉆床搖臂及升降夾緊機構檢查：檢查調整升降機構和夾緊機構達到靈敏可靠。
4、搖臂鉆床潤滑系統檢查：清洗油氈，要求油杯齊全、油路暢通，油窗明亮。
5、搖臂鉆床冷卻系統檢查：清洗冷卻泵、過濾器及冷卻液槽。檢查冷卻液管路，要求無漏水現象。
6、搖臂鉆床電器系統檢查：清掃電機及電器箱內外塵土。關閉電源,打開電器門蓋,檢查電器接頭和電器元件是否有松動、老化。檢查限位開關是否工作正常。開門斷電是否起到作用。檢查液壓系統是否正常，有無漏油現象。各電器控制開關是否正常。
搖臂鉆床維修
PLC在搖臂鉆床電氣控制中的應用Application of PLC to Electric ...采用可編程序控制器(PLC)對搖臂鉆床傳統的繼電器-接觸器電氣控制系統進行技術改造,給出了搖臂鉆床PLC電氣控制系統的設計梯形圖、輸入輸出接線圖.PLC的應用不但大大提高了搖臂鉆床電氣控制系統的可靠性和抗干擾能力,而且大大簡化和減少了維修維護的工作量, ...
搖臂鉆床的檢查
搖臂鉆床搖臂及升降夾緊機構檢查
1：檢查調整升降機構和夾緊機構達到靈敏可靠。
搖臂鉆床潤滑系統檢查
1：清洗油氈，要求油杯齊全、油路暢通，油窗明亮。
搖臂鉆床冷卻系統檢查
1．清洗冷卻泵、過濾器及冷卻液槽。
2．檢查冷卻液管路，要求無漏水現象。
搖臂鉆床電器系統檢查
1．清掃電機及電器箱內外塵土。
2.關閉電源,打開電器門蓋,檢查電器接頭和電器元件是否有松動、老化。
3.檢查限位開關是否工作正常。（需要通電檢查，注意安全）
4.開門斷電是否起到作用。
5.檢查液壓系統是否正常，有無漏油現象。
6.各電器控制開關是否正常。
搖臂鉆床主軸進刀箱保養
1：檢查油質，保持良好，油量符合要求。
2：清除主軸錐孔毛刺。
3：清洗液壓變速系統、濾油網，調整油壓。
